ఉత్పత్తి వివరణ

Difon మెషినరీలో షీట్ మెటల్ ఆఫ్‌సెట్ బెండింగ్ పార్ట్స్ కోసం CNC బెండింగ్

ఎలక్ట్రానిక్ ఎక్విప్‌మెంట్ ఎన్‌క్లోజర్‌లు, ఇండస్ట్రియల్ క్యాబినెట్రీ మరియు మెడికల్ డివైస్ ఫ్రేమ్‌ల వంటి పరిశ్రమల్లోని తయారీదారులకు తరచుగా ఖచ్చితమైన, నియంత్రిత ఆఫ్‌సెట్‌లతో కూడిన షీట్ మెటల్ భాగాలు అవసరం. ఈ భాగాలు సరిపోలని అసెంబ్లీ ఉపరితలాల మధ్య అంతరాలను కలుపుతాయి లేదా అంతర్గత భాగాల కోసం నిర్మాణాత్మక అంతరాన్ని సృష్టిస్తాయి. డిఫాన్ మెషినరీ అమరిక సవాళ్లను పరిష్కరించే ఖచ్చితమైన షీట్ మెటల్ ఆఫ్‌సెట్ బెండింగ్ సేవలలో ప్రత్యేకత కలిగి ఉంది. మేము స్టెప్డ్ ఎలక్ట్రానిక్ బ్రాకెట్ సపోర్ట్‌లు, ఆఫ్‌సెట్ క్యాబినెట్ డివైడర్‌లు, స్టాగర్డ్ మెడికల్ డివైస్ మౌంటింగ్ ప్లేట్లు మరియు మరిన్ని వంటి అప్లికేషన్‌ల కోసం అనుకూల మరియు సెమీ-కస్టమ్ ఆఫ్‌సెట్ బెండింగ్ సొల్యూషన్‌లను అందజేస్తాము. ప్రతి భాగం ఖచ్చితమైన ఆఫ్‌సెట్ పరిమాణాలు మరియు స్థిరమైన కోణాలను కొట్టడానికి అధునాతన CNC బెండింగ్ టెక్‌తో తయారు చేయబడింది. ఇది మీ ప్రస్తుత అసెంబ్లీ లైన్‌లకు అవి సజావుగా సరిపోతాయని నిర్ధారిస్తుంది. మీ ఆఫ్‌సెట్ భాగాల కోసం డిఫోన్‌తో భాగస్వామ్యం చేయడం ద్వారా, మీరు మీ ఉత్పత్తి ప్రక్రియను క్రమబద్ధీకరించడం ద్వారా మాన్యువల్ సర్దుబాట్లు లేదా బహుళ భాగాల అసెంబ్లీ అవసరాన్ని తొలగిస్తారు. ఇది మెరుగైన ప్రోడక్ట్ ఫిట్, ఫంక్షనాలిటీ మరియు యాక్సిలరేటెడ్ అసెంబ్లీ సమయాలకు దారి తీస్తుంది.

షీట్ మెటల్ ఆఫ్‌సెట్ బెండింగ్ అనేది ఒక రకమైన ప్రామాణిక బెండింగ్ కాదు-ఇది సాధారణ తయారీ సమస్యను పరిష్కరించడానికి ఒక ప్రత్యేక ప్రక్రియ: ఒకే విమానంలో కూర్చోని ఉపరితలాలతో భాగాలను సమలేఖనం చేయడం. ఎలక్ట్రానిక్ పరికరాన్ని తీసుకోండి: వేడి సమస్యలను నివారించడానికి మెటల్ చట్రం పైన 10mm సర్క్యూట్ బోర్డ్‌ను ఆఫ్‌సెట్ చేసే బ్రాకెట్ దీనికి అవసరం కావచ్చు. సీలింగ్ రబ్బరు పట్టీని అమర్చడానికి పారిశ్రామిక క్యాబినెట్‌కు 5 మిమీ ఆఫ్‌సెట్‌తో డివైడర్ అవసరం కావచ్చు. ఇప్పటికే ఉన్న హార్డ్‌వేర్‌తో పని చేయడానికి మెడికల్ కార్ట్‌కు 3mm ఆఫ్‌సెట్‌తో మౌంటు ప్లేట్ అవసరం కావచ్చు. ప్రామాణిక బెండింగ్ సేవలు తరచుగా ఈ ఖచ్చితమైన అవసరాలను తీర్చడంలో విఫలమవుతాయి. అవి అస్థిరమైన ఆఫ్‌సెట్ డెప్త్‌లు లేదా యాంగిల్స్‌తో భాగాలను తయారు చేస్తాయి, ఇవి ఆన్-సైట్‌లో సర్దుబాటు చేయడానికి మిమ్మల్ని బలవంతం చేస్తాయి-సమయం వృధా మరియు భాగం దెబ్బతింటుంది. Difon యొక్క ఆఫ్‌సెట్ బెండింగ్ ఫ్యాక్టరీలో, మేము కేవలం “ఆఫ్‌సెట్‌లతో భాగాలను వంచము.” మేము మీ నిర్దిష్ట అసెంబ్లీ అవసరాలకు సరిపోయేలా ప్రతి ఆఫ్‌సెట్‌ని డిజైన్ చేస్తాము. ఇతర భాగాలతో భాగం యొక్క పరస్పర చర్యను విశ్లేషించడం ద్వారా ప్రక్రియ ప్రారంభమవుతుంది: ఉపరితలాల మధ్య మీకు ఏ గ్యాప్ అవసరం? ఆఫ్‌సెట్ బరువును కలిగి ఉంటుందా లేదా అంతరాన్ని జోడిస్తుందా? ఆఫ్‌సెట్ ముందుగా డ్రిల్ చేసిన రంధ్రాలతో వరుసలో ఉండాల్సిన అవసరం ఉందా? ఈ అసెంబ్లీ-సెంట్రిక్ విధానం మేము అందించే ప్రతి ఆఫ్‌సెట్ భాగాన్ని మొదటిసారిగా సరిపోయేలా చేస్తుంది. రీవర్క్ లేదు, మీ ప్రొడక్షన్ షెడ్యూల్‌లో జాప్యాలు లేవు.

మా షీట్ మెటల్ ఆఫ్‌సెట్ బెండింగ్ సర్వీస్ ఖచ్చితత్వం మరియు అనుకూలతపై దృష్టి సారించిన మూడు-దశల వర్క్‌ఫ్లోతో ప్రారంభమవుతుంది. మీ ఆఫ్‌సెట్ అవసరాల యొక్క వివరణాత్మక విశ్లేషణతో ప్రక్రియ ప్రారంభమవుతుంది. స్టాండర్డ్ బెండింగ్ పార్ట్ డైమెన్షన్‌లపై మాత్రమే దృష్టి పెడుతుంది, అయితే షీట్ మెటల్ ఆఫ్‌సెట్ బెండింగ్‌కు భాగం యొక్క మొత్తం అసెంబ్లీ సందర్భాన్ని మ్యాప్ చేయడం మాకు అవసరం. ఉదాహరణకు, మీకు 19-అంగుళాల సర్వర్ ర్యాక్ కోసం ఆఫ్‌సెట్ బ్రాకెట్ అవసరమైతే, మా ఇంజనీరింగ్ బృందం ముందుగా ర్యాక్ అంతర్గత పరిమాణాన్ని, బ్రాకెట్ ఎంత బరువును కలిగి ఉంటుంది మరియు ఇప్పటికే ఉన్న మౌంటు రంధ్రాలు ఎక్కడ ఉన్నాయో తనిఖీ చేస్తుంది. అప్పుడు మేము “ఆఫ్‌సెట్ బ్లూప్రింట్” చేయడానికి 2D CAD సాఫ్ట్‌వేర్‌ని ఉపయోగిస్తాము. ఇది భాగం యొక్క పొడవు, వెడల్పు మరియు ఆఫ్‌సెట్ లోతును మాత్రమే జాబితా చేయదు-ఇది ఇతర భాగాలతో సమలేఖనం చేయడానికి సూచన పాయింట్‌లను కూడా సూచిస్తుంది. బ్లూప్రింట్ కీలక వివరాలను కలిగి ఉంటుంది: “ఆఫ్‌సెట్ దిశ”, “ఆఫ్‌సెట్ టాలరెన్స్” మరియు “బెండ్ సీక్వెన్స్”. బహుళ ఆఫ్‌సెట్‌లతో కూడిన సంక్లిష్ట భాగాల కోసం—నిలువు మరియు క్షితిజ సమాంతర ఆఫ్‌సెట్‌లతో కూడిన క్యాబినెట్ డివైడర్ వంటి—మేము 3D రెండరింగ్‌లను చేస్తాము. తుది అసెంబ్లీకి భాగం ఎలా సరిపోతుందో ఇవి చూపుతాయి, కాబట్టి ఉత్పత్తి ప్రారంభమయ్యే ముందు మేము అమరిక సమస్యలను పట్టుకుంటాము. ఈ మ్యాపింగ్ దశ ఆఫ్‌సెట్ బెండింగ్ ప్రాసెస్ సాధారణ నియమాలకు మాత్రమే కాకుండా మీ ప్రత్యేక అసెంబ్లీ అవసరాలకు సరిపోతుందని నిర్ధారిస్తుంది.

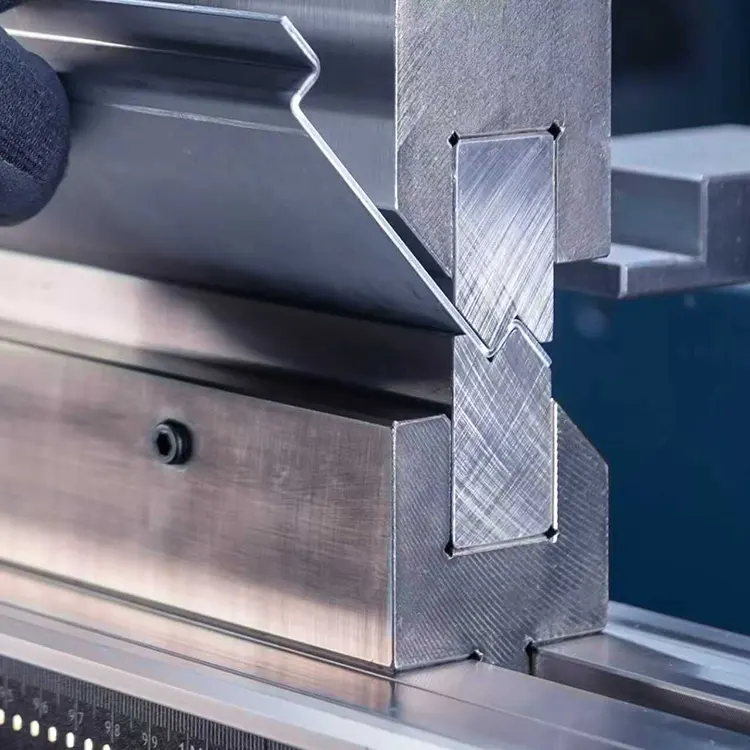

Sheet Metal Offset Bending

ఆఫ్‌సెట్ బ్లూప్రింట్ పూర్తయిన తర్వాత, ఖచ్చితమైన ఆఫ్‌సెట్‌లను చేయడానికి మేము బహుళ-అక్షం CNC బెండింగ్‌కి వెళ్తాము. ఈ దశ ఖచ్చితత్వానికి హామీ ఇవ్వడానికి మా ప్రత్యేక పరికరాలను ప్రభావితం చేస్తుంది. ప్రాథమిక 3-యాక్సిస్ CNC బెండింగ్ మెషీన్‌లు స్థిరమైన ఆఫ్‌సెట్ నియంత్రణతో పోరాడుతున్నాయి, అయితే మేము 6-యాక్సిస్ వాటిని ఉపయోగిస్తాము. వీటిలో డ్యూయల్ బ్యాక్‌గేజ్‌లు మరియు రియల్ టైమ్ ఆఫ్‌సెట్ మానిటరింగ్ సెన్సార్‌లు ఉన్నాయి. ఆఫ్‌సెట్ బెండింగ్ కోసం రెండు కీలక విషయాలను సర్దుబాటు చేయడానికి అవి మాకు అనుమతిస్తాయి: “ఆఫ్‌సెట్ డెప్త్” మరియు “ఆఫ్‌సెట్ యాంగిల్”. మేము 1.5 మిమీ మందపాటి కోల్డ్ రోల్డ్ స్టీల్ నుండి 5 మిమీ నిలువు ఆఫ్‌సెట్ బ్రాకెట్‌ను తయారు చేస్తున్నామని చెప్పండి. CNC సిస్టమ్ స్పష్టమైన క్రమాన్ని అనుసరిస్తుంది: ముందుగా, ఇది మొదటి బెండ్ పాయింట్‌ను కొట్టడానికి ప్రాథమిక బ్యాక్‌గేజ్‌తో మెటల్ షీట్‌ను లైన్ చేస్తుంది. అప్పుడు అది 90° బెండ్ చేయడానికి 110 బార్ ఒత్తిడిని ఉపయోగిస్తుంది-ఇది ఆఫ్‌సెట్ యొక్క మొదటి దశను ఏర్పరుస్తుంది. తర్వాత, సెకండరీ బ్యాక్‌గేజ్ షీట్‌ను 5 మిమీ క్షితిజ సమాంతరంగా మారుస్తుంది. చివరగా, ఇది రెండవ 90° బెండ్ చేయడానికి 105 బార్ ఒత్తిడిని ఉపయోగిస్తుంది. ఇది ఆఫ్‌సెట్‌ను పూర్తి చేస్తుంది మరియు రెండు ఉపరితలాలు ±0.05mm లోపల సమాంతరంగా ఉంటాయి. ఈ బహుళ-అక్షం నియంత్రణ "ఆఫ్‌సెట్ డ్రిఫ్ట్"ని తొలగిస్తుంది-మాన్యువల్ లేదా ప్రాథమిక CNC బెండింగ్ ప్రక్రియలలో సాధారణంగా ఉండే లోతులో క్రమంగా విచలనం.

మెటీరియల్ రకం	మందం పరిధి (మిమీ)	సాధారణ ఆఫ్‌సెట్ డెప్త్ రేంజ్ (మిమీ)	సమాంతరత సహనం ఆఫ్‌సెట్	కీ ఉపయోగాలు
కోల్డ్-రోల్డ్ స్టీల్ (SPCC)	0.8–2.5	2-20	± 0.05mm	ఎలక్ట్రానిక్ పరికరం బ్రాకెట్లు, సర్వర్ రాక్ మద్దతు
304 స్టెయిన్లెస్ స్టీల్	1.0–3.0	3-30	± 0.08మి.మీ	వైద్య పరికరం మౌంటు ప్లేట్లు, ఫుడ్-గ్రేడ్ క్యాబినెట్ డివైడర్లు
5052 అల్యూమినియం	0.5–2.0	2–15	± 0.06మి.మీ	తేలికపాటి పారిశ్రామిక ఎన్‌క్లోజర్‌లు, ఆటోమోటివ్ ఇంటీరియర్ ట్రిమ్
గాల్వనైజ్డ్ స్టీల్ (SGCC)	1.2–2.8	4–40	± 0.10మి.మీ	అవుట్‌డోర్ క్యాబినెట్, హెవీ డ్యూటీ పరికరాల ఫ్రేమ్‌లు

ఆఫ్‌సెట్ చేసిన తర్వాత, మేము అసెంబ్లీ అనుకూలత పరీక్షను చేస్తాము. ఈ దశ, మా సేవ యొక్క కీలక భేదం, అసెంబ్లీ అనుకూలత లేకుండా డైమెన్షనల్ ఖచ్చితత్వం మాత్రమే సరిపోదని అర్థం చేసుకోవడంపై నిర్మించబడింది. ఈ పరీక్ష కేవలం పరిమాణాలను తనిఖీ చేయడం మాత్రమే కాదు. మేము నిజమైన లేదా ప్రతిరూప భాగాలను ఉపయోగించి మీ వాస్తవ అసెంబ్లీ వాతావరణాన్ని కాపీ చేస్తాము. ఉదాహరణకు, మీరు వైద్య పరికరం కోసం ఆఫ్‌సెట్ బ్రాకెట్‌లను ఆర్డర్ చేసినట్లయితే, మేము బ్రాకెట్‌లను మీ పరికరం ఫ్రేమ్ కాపీకి మౌంట్ చేస్తాము. అప్పుడు మేము దాని కోసం ఉద్దేశించిన మెడికల్ కాంపోనెంట్‌ని జోడించి తనిఖీ చేస్తాము: ఆఫ్‌సెట్ ఫ్రేమ్ మరియు ఆర్మ్ మధ్య మీకు అవసరమైన 8 మిమీ గ్యాప్‌ని చేస్తుందా? మీరు కాంపోనెంట్‌ను బలవంతం చేయకుండా లేదా బ్రాకెట్‌ను తప్పుగా అమర్చకుండా భద్రపరచగలరా? బ్రాకెట్‌లో ముందుగా డ్రిల్ చేసిన రంధ్రాలు ఫ్రేమ్‌లోని రంధ్రాలతో వరుసలో ఉన్నాయా? మేము ఏదైనా తప్పుగా అమరికను కనుగొంటే—0.1 మిమీ అంత చిన్నది కూడా—మేము మిగిలిన బ్యాచ్‌కి CNC బెండింగ్ సెట్టింగ్‌లను సర్దుబాటు చేస్తాము. బ్యాక్‌గేజ్ పొజిషన్ లేదా బెండింగ్ ప్రెజర్‌ను సర్దుబాటు చేయవచ్చు. ఈ వాస్తవ-ప్రపంచ ధ్రువీకరణ మీ ఆఫ్‌సెట్ భాగాలు డైమెన్షనల్‌గా ఖచ్చితమైనవిగా ఉండటమే కాకుండా తక్షణ ఏకీకరణ కోసం ఆప్టిమైజ్ చేయబడిందని నిర్ధారిస్తుంది.

ఆఫ్‌సెట్ భాగాలకు నాణ్యత హామీ మూడు క్లిష్టమైన లక్షణాల చుట్టూ నిర్మించబడింది. మేము మూడు కీలక విషయాలపై దృష్టి పెడతాము: స్థిరమైన ఆఫ్‌సెట్ డెప్త్, ఆఫ్‌సెట్ ఉపరితలాల మధ్య సమాంతరత మరియు అసెంబ్లీ రిఫరెన్స్ పాయింట్‌లతో సమలేఖనం. ప్రతి భాగానికి, మేము మూడు పాయింట్ల వద్ద ఆఫ్‌సెట్ డెప్త్‌ని తనిఖీ చేయడానికి లేజర్ దూర మీటర్‌ని ఉపయోగిస్తాము. భాగం అంతటా వైవిధ్యం ± 0.05mm కంటే ఎక్కువ లేదని మేము నిర్ధారించుకుంటాము. సమాంతరతను తనిఖీ చేయడానికి, మేము రెండు ఆఫ్‌సెట్ ఉపరితలాలను పోల్చడానికి ఖచ్చితమైన ఫ్లాట్‌నెస్ గేజ్‌ని ఉపయోగిస్తాము. ఉపరితలాల మధ్య గ్యాప్ 0.08 మిమీ కంటే ఎక్కువగా ఉన్న ఏ భాగాన్ని మేము తిరస్కరించాము. అమరిక తనిఖీల కోసం, ఆఫ్‌సెట్‌కు సంబంధించి ముందుగా డ్రిల్ చేసిన రంధ్రాలు లేదా నోచెస్ స్థానాన్ని మ్యాప్ చేయడానికి మేము CMMని ఉపయోగిస్తాము. అవి మీ బ్లూప్రింట్‌ని ± 0.1 మిమీలోపు సరిపోలుతున్నాయని మేము నిర్ధారిస్తాము. ఈ తనిఖీలను పాస్ చేసే ప్రతి భాగం ప్రత్యేక క్రమ సంఖ్యను పొందుతుంది. ఇది పూర్తి ట్రేస్బిలిటీ కోసం దాని ఉత్పత్తి డేటాకు లింక్ చేస్తుంది. వైద్య పరికరాలు మరియు ఏరోస్పేస్ వంటి నియంత్రిత పరిశ్రమలకు ఇది చాలా అవసరం, ఇక్కడ పూర్తి ట్రేస్‌బిలిటీ మరియు సమ్మతి తప్పనిసరి.

అసెంబ్లీ-కేంద్రీకృత ఆవిష్కరణకు మా నిబద్ధతలో Difon యొక్క ముఖ్య భేదం ఉంది. మీ ఉత్పత్తి రూపకల్పన అభివృద్ధి చెందుతున్నప్పుడు ఆఫ్‌సెట్ అవసరాలు తరచుగా మారుతాయని మాకు తెలుసు. కాబట్టి మేము కొనసాగుతున్న ప్రాజెక్ట్‌ల కోసం "వేగవంతమైన రీకాన్ఫిగరేషన్"ని అందిస్తాము. మీరు ఆఫ్‌సెట్‌ను 10mm నుండి 12mm మధ్య ఉత్పత్తికి మార్చవలసి వస్తే, మా CNC మెషీన్‌లు 10 నిమిషాలలోపు సెట్టింగ్‌లను మార్చగలవు. ప్రాథమిక యంత్రాలు 30+ నిమిషాల సమయం తీసుకుంటాయి-ఇది పనికిరాని సమయాన్ని చాలా తగ్గిస్తుంది. మేము "ఆఫ్‌సెట్ ఆప్టిమైజేషన్" సలహా కూడా ఇస్తాము. మీ ప్రారంభ రూపకల్పనకు సంక్లిష్టమైన, బహుళ-దశల ఆఫ్‌సెట్ చాలా ఎక్కువ ఖర్చవుతున్నట్లయితే, మా ఇంజనీర్లు సరళమైన ఆఫ్‌సెట్ ఆకృతులను సూచించగలరు. ఉదాహరణకు, గత నెలలో ఒక క్లయింట్ మూడు వేర్వేరు 5mm ఆఫ్‌సెట్‌లతో కూడిన బ్రాకెట్‌ను అడిగారు. మేము దీన్ని స్టెప్డ్ ఫీచర్‌లతో ఒకే 15mm ఆఫ్‌సెట్‌కి రీడిజైన్ చేసాము. ఇది వారి అసెంబ్లీతో పూర్తి అనుకూలతను కొనసాగిస్తూ ఉత్పత్తి సమయాన్ని 25% తగ్గించింది.

అసెంబ్లీ సవాళ్లను పరిష్కరించడానికి డిఫోన్ మెషినరీ మీతో భాగస్వామ్యాన్ని కలిగి ఉంది, కేవలం భాగాల కంటే ఎక్కువ డెలివరీ చేస్తుంది-మేము అతుకులు లేని ఏకీకరణను అందిస్తాము. మేము అసెంబ్లీ అలైన్‌మెంట్, మల్టీ-యాక్సిస్ CNC ప్రెసిషన్, రియల్-వరల్డ్ టెస్టింగ్ మరియు ఫ్లెక్సిబుల్ సపోర్ట్‌పై దృష్టి పెడతాము. మేము తయారుచేసే ప్రతి ఆఫ్‌సెట్ భాగం మీ ఉత్పత్తి ప్రక్రియకు సజావుగా సరిపోతుంది. ఇది మీ సమయాన్ని ఆదా చేస్తుంది, వ్యర్థాలను తగ్గిస్తుంది మరియు మీ ఉత్పత్తిని మరింత నమ్మదగినదిగా చేస్తుంది. మీరు ఎలక్ట్రానిక్ ఎన్‌క్లోజర్‌లు, ఇండస్ట్రియల్ క్యాబినెట్‌లు లేదా వైద్య పరికరాలను నిర్మిస్తున్నట్లయితే, మేము మీ ఆఫ్‌సెట్ అవసరాలను అధిక-నాణ్యత, సిద్ధంగా ఉండే భాగాలుగా మార్చడానికి సిద్ధంగా ఉన్నాము. మా ఆఫ్‌సెట్ బెండింగ్ నైపుణ్యం మీ ప్రాజెక్ట్‌కి ఎలా ప్రయోజనం చేకూరుస్తుందో చర్చించడానికి సిద్ధంగా ఉన్నారా? నమూనా భాగం కోసం అడగాలా? మా ఫ్యాక్టరీని చూసేందుకు వస్తారా? మా బృందాన్ని సంప్రదించండి. మా ప్రక్రియ మీ ఉత్పత్తుల పనితీరు మరియు విశ్వసనీయతను పెంచే ఖచ్చితమైన భాగాలుగా షీట్ మెటల్‌ను ఎలా మారుస్తుందో మీరే చూడండి
