ఉత్పత్తి వివరణ

డిఫాన్ మెషినరీలో స్క్వేర్-టు-రౌండ్ ట్రాన్సిషన్ షీట్ మెటల్ భాగాల కోసం CNC బెండింగ్

వెంటిలేషన్ సిస్టమ్స్, కెమికల్ ఫ్లూయిడ్ ట్రాన్స్‌ఫర్ మరియు ఎన్విరాన్‌మెంటల్ ప్రొటెక్షన్ ఎక్విప్‌మెంట్ వంటి పరిశ్రమలలోని తయారీదారులకు తరచుగా ఖచ్చితమైన చతురస్రాకారంలో ఉండే పరివర్తన భాగాలు అవసరం. ఈ భాగాలు చతురస్రాకార లేదా దీర్ఘచతురస్రాకార నాళాలు/పైపులను గుండ్రంగా ఉండే వాటితో కలుపుతాయి మరియు అవి గాలి ప్రవాహాన్ని సున్నితంగా ఉంచాలి, ద్రవ నిరోధకత తక్కువగా ఉండాలి మరియు లీక్‌లను నిరోధించాలి. డిఫాన్ మెషినరీ కో., లిమిటెడ్ అనేది ఈ కాంప్లెక్స్ షీట్ మెటల్ ఫార్మింగ్ అప్లికేషన్ కోసం ప్రత్యేకంగా రూపొందించబడిన CNC బెండింగ్ సేవల యొక్క నమ్మకమైన ప్రొవైడర్. మా ప్రధాన ఆఫర్‌లలో కస్టమ్ మరియు సెమీ-కస్టమ్ స్క్వేర్-టు-రౌండ్ ట్రాన్సిషన్ పార్ట్‌లు ఉన్నాయి—వాణిజ్య HVAC డక్ట్‌ల కోసం చిన్నవి, పారిశ్రామిక రసాయన బదిలీ పైప్‌లైన్‌ల కోసం పెద్దవి. మీరు ఈ పరివర్తన భాగాలను డిఫోన్ నుండి కొనుగోలు చేస్తే, మీరు బహుళ భాగాలను ఒకదానితో ఒకటి కలపడం లేదా మాన్యువల్ పనిని ఉపయోగించడం వంటి సమస్యలను దాటవేస్తారు. ఈ భాగాలు మీ సిస్టమ్ యొక్క మొత్తం సామర్థ్యాన్ని ఎలా ప్రభావితం చేస్తాయో మరియు అది ఎంతకాలం కొనసాగుతుందో తెలిసిన భాగస్వామిని కూడా మీరు పొందుతారు.

ఈ స్క్వేర్-టు-రౌండ్ ట్రాన్సిషన్ పార్ట్‌లు సాధారణ “కనెక్టర్‌లు” లాగా కనిపించవచ్చు, కానీ వాటి రూపకల్పన మరియు మీ సిస్టమ్ సామర్థ్యం, భద్రత మరియు దీర్ఘాయువుపై నేరుగా ప్రభావం చూపుతుంది. HVACలో, పేలవంగా తయారైన పరివర్తన గాలి అల్లకల్లోలానికి కారణమవుతుంది-ఇది ఎక్కువ శక్తిని ఉపయోగిస్తుంది మరియు ఎక్కువ శబ్దం చేస్తుంది. రసాయన ద్రవ బదిలీలో, అసమాన అతుకులు లేదా అస్థిరమైన గోడ మందం లీక్‌లకు దారి తీస్తుంది-ఇవి భద్రతా ప్రమాదాలు మరియు వ్యర్థ పదార్థాలు. అనేక ప్రామాణిక షీట్ మెటల్ సరఫరాదారులు స్క్వేర్-టు-రౌండ్ పరివర్తనాల కోసం ప్రత్యేక నైపుణ్యాన్ని కలిగి ఉండరు, తరచుగా ఖచ్చితత్వంలో రాజీలు ఏర్పడతాయి. Difon యొక్క ప్రత్యేకమైన CNC బెండింగ్ ప్రక్రియ ప్రత్యేకంగా ఈ జ్యామితి యొక్క ప్రత్యేక సవాళ్లను అధిగమించడానికి రూపొందించబడింది: ఇది మెటీరియల్ ముడతలు పడకుండా, చాలా సన్నగా లేదా దాని నిర్మాణాన్ని బలహీనపరచకుండా కోణీయ (చదరపు/దీర్ఘచతురస్రాకారం) నుండి వక్ర (రౌండ్) వరకు సాఫీగా కదులుతుంది. మా ప్రక్రియ ఇంజనీరింగ్ ఖచ్చితత్వం మరియు వాస్తవ-ప్రపంచ పనితీరు రెండింటినీ అందించడానికి రూపొందించబడింది. మేము చేసే ప్రతి పరివర్తన భాగం మీ చతురస్రం మరియు గుండ్రని భాగాలకు సరిగ్గా సరిపోవడమే కాకుండా, మీరు గాలి, నీరు లేదా రసాయన ద్రవాలను తరలించినా మీ మొత్తం సిస్టమ్ మెరుగ్గా పని చేయడంలో సహాయపడుతుంది.

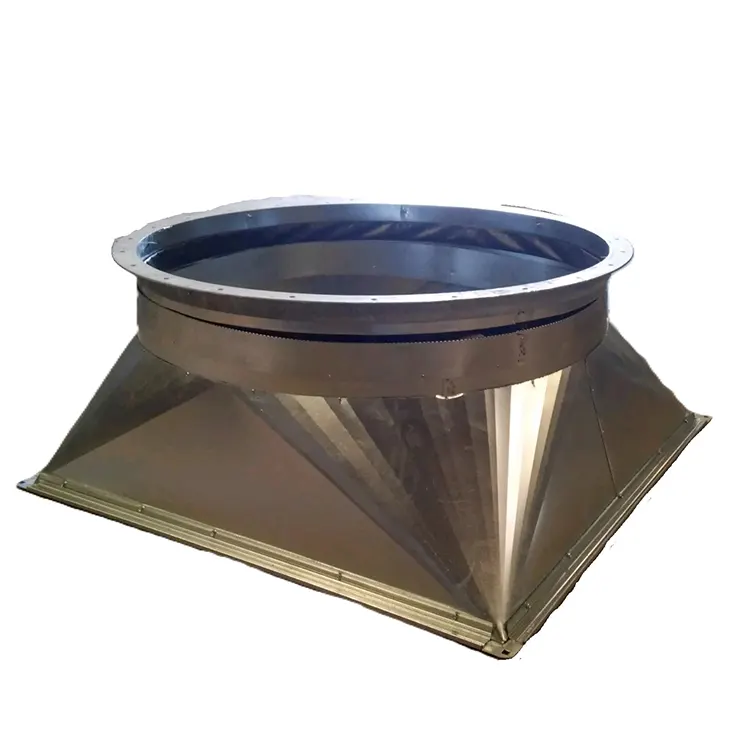

Square-To-Round Transition

మీ స్క్వేర్-టు-రౌండ్ పరివర్తన భాగం యొక్క ఉత్పత్తి కఠినమైన మూడు-దశల వర్క్‌ఫ్లోను అనుసరిస్తుంది: డిజైన్, ప్రొడక్షన్ మరియు ఫినిషింగ్, ప్రారంభం నుండి ముగింపు వరకు మీ సిస్టమ్‌లో అతుకులు లేని ఏకీకరణను నిర్ధారిస్తుంది. ఈ వర్క్‌ఫ్లో ఆకారం యొక్క సహజ సంక్లిష్టతతో వ్యవహరిస్తుంది మరియు ఇది వివరణాత్మక డిజైన్ ఆప్టిమైజేషన్‌తో ప్రారంభమవుతుంది. ప్రామాణిక బెండింగ్ భాగాలు సాధారణ 2D ఆకృతులను అనుసరిస్తాయి, అయితే చదరపు నుండి రౌండ్ పరివర్తనలకు ఖచ్చితమైన 3D మోడలింగ్ అవసరం. ప్రక్రియకు "అభివృద్ధి నమూనా" యొక్క ఖచ్చితమైన గణన అవసరం-అవసరమైన పరివర్తన ఆకృతికి వంగి ఉండే ఫ్లాట్ షీట్ మెటల్ లేఅవుట్. Difon వద్ద, మా ఇంజనీరింగ్ బృందం పరివర్తన భాగం యొక్క 3D నమూనాలను రూపొందించడానికి అధునాతన CAD సాఫ్ట్‌వేర్‌ను ఉపయోగిస్తుంది. వంగినప్పుడు పదార్థం ఎలా పని చేస్తుందో చూడటానికి మేము పరిమిత మూలకం విశ్లేషణ (FEA)ని అమలు చేస్తాము. ఈ అనుకరణ సంభావ్య సమస్యలను ముందుగానే పట్టుకుంటుంది. ఉదాహరణకు, 200mm స్క్వేర్ డక్ట్ నుండి 150mm రౌండ్ పైపుకి మారడం ఒక ప్రదేశంలో చాలా బిగుతుగా ఉండే వ్యాసార్థాన్ని కలిగి ఉంటే, FEA మెటీరియల్ ముడతలను చూపుతుంది. మా బృందం పరివర్తన వ్యాసార్థాన్ని కొంచెం పెద్దదిగా చేయడానికి ప్రొఫైల్‌ను సర్దుబాటు చేస్తుంది-కాబట్టి మెటల్ ఒత్తిడి లేకుండా సాఫీగా వంగి ఉంటుంది. డిజైన్ మీ సిస్టమ్ అవసరాలకు సరిపోతుందని నిర్ధారించుకోవడానికి మేము మీ బృందంతో కూడా పని చేస్తాము. పరివర్తన అధిక-ఉష్ణోగ్రత HVAC సిస్టమ్‌లో ఉంటే, వార్పింగ్‌ను ఆపడానికి మేము మెటీరియల్ మందాన్ని సర్దుబాటు చేస్తాము. ఇది తినివేయు రసాయనాల కోసం అయితే, మేము నష్టాన్ని బాగా నిరోధించే అల్లాయ్ గ్రేడ్‌లను ఎంచుకుంటాము. ఈ డిజైన్ దశ ప్రాథమికమైనది, ప్రాథమికమైనది కాదు - ఇది మృదువైన మరియు విజయవంతమైన వంపు ప్రక్రియను నిర్ధారించడానికి కీలకం. ఇటీవలి క్లయింట్ ఎంగేజ్‌మెంట్‌లో, మా FEA విశ్లేషణ ఉత్పత్తి ప్రారంభించే ముందు ప్రారంభ పరివర్తన రూపకల్పనలో సంభావ్య లీక్ పాయింట్‌ను గుర్తించి పరిష్కరించింది. డిజైన్ పూర్తయిన తర్వాత, మేము CNC-ఆధారిత సెగ్మెంటెడ్ బెండింగ్‌కి వెళ్తాము-ఇది చతురస్రాకారం నుండి గుండ్రంగా మారడానికి అత్యంత ముఖ్యమైన దశ. సాధారణ U-బెండ్‌లు లేదా L-బెండ్‌లకు సింగిల్-యాక్సిస్ CNC మెషీన్‌లు మాత్రమే అవసరం, అయితే స్క్వేర్-టు-రౌండ్ ట్రాన్సిషన్‌లకు బహుళ-యాక్సిస్ అవసరం. ఈ యంత్రాలు షీట్ మెటల్ యొక్క వివిధ భాగాలలో ఒత్తిడి మరియు కోణాలను సర్దుబాటు చేయగలవు. వాటికి ప్రోగ్రామబుల్ బ్యాక్‌గేజ్‌లు మరియు రియల్ టైమ్ యాంగిల్-మానిటరింగ్ సెన్సార్‌లు ఉన్నాయి. ఒక సాధారణ భాగానికి ఇది ఎలా పని చేస్తుందో ఇక్కడ ఉంది: 250mm స్క్వేర్ నుండి 200mm రౌండ్ వరకు 1.5mm మందపాటి గాల్వనైజ్డ్ స్టీల్ ట్రాన్సిషన్ చెప్పండి. ముందుగా, మేము ఫ్లాట్ డెవలప్‌మెంట్ ప్యాటర్న్‌ని మెషీన్ వర్క్‌టేబుల్‌పై లోడ్ చేస్తాము. CNC సిస్టమ్ 8–12 “బెండింగ్ సెగ్మెంట్‌లను” మ్యాప్ చేయడానికి 3D డిజైన్ ఫైల్‌ను ఉపయోగిస్తుంది-ప్రతి ఒక్కటి పరివర్తనలో చిన్న భాగానికి. ప్రతి విభాగానికి, లోహాన్ని సరిగ్గా ఉంచడానికి యంత్రం బ్యాక్‌గేజ్‌ని సర్దుబాటు చేస్తుంది. అప్పుడు అది సెగ్మెంట్‌ను నిర్దిష్ట కోణంలో వంచడానికి సరైన ఒత్తిడిని వర్తింపజేస్తుంది. ప్రతి సెగ్మెంట్ మధ్య, బెండ్ ఖచ్చితమైనదా అని యాంగిల్ సెన్సార్ తనిఖీ చేస్తుంది. ఒక సెగ్మెంట్ 0.3° కూడా ఆఫ్‌లో ఉంటే, యంత్రం తదుపరి దాని కోసం ఒత్తిడిని స్వయంచాలకంగా సర్దుబాటు చేస్తుంది. ఈ సెగ్మెంటెడ్ పద్ధతి "మెటీరియల్ మెమరీ"ని నివారిస్తుంది-లోహం పదునైన ఆకార మార్పులను నిరోధించినప్పుడు. దీని ఫలితంగా చతురస్రం నుండి గుండ్రంగా, పదునైన విరమణలు లేదా పదార్థ వైకల్యం లేకుండా మృదువైన, నిరంతర పరివర్తన జరుగుతుంది.

మెటీరియల్ రకం	మందం పరిధి (మిమీ)	సాధారణ పరివర్తన పరిమాణం (చదరపు → రౌండ్)	కీ అప్లికేషన్ దృశ్యాలు
గాల్వనైజ్డ్ స్టీల్	0.8–2.0	100mm×100mm→80mmφ – 300mm×300mm→250mmφ	వాణిజ్య HVAC నాళాలు, ఎగ్జాస్ట్ సిస్టమ్‌లు
304 స్టెయిన్లెస్ స్టీల్	1.0–3.0	200mm×200mm→150mmφ – 500mm×500mm→400mmφ	పారిశ్రామిక రసాయన బదిలీ, ఆహార ప్రాసెసింగ్ పైప్‌లైన్‌లు
5052 అల్యూమినియం	0.5–1.5	80mm×80mm→60mmφ – 200mm×200mm→160mmφ	డేటా కేంద్రాలు, ఆటోమోటివ్ ఎయిర్ ఇన్‌టేక్ సిస్టమ్‌ల కోసం తేలికపాటి HVAC
కోల్డ్-రోల్డ్ స్టీల్ (SPCC)	1.2–2.5	150mm×150mm→120mmφ – 400mm×400mm→320mmφ	సాధారణ పారిశ్రామిక వెంటిలేషన్, దుమ్ము సేకరణ వ్యవస్థలు

భాగం తక్షణ అనుసంధానానికి సిద్ధంగా ఉందని నిర్ధారించుకోవడానికి, ఇది ఖచ్చితమైన క్రమాంకనం మరియు సీమ్ ఫినిషింగ్‌కు లోనవుతుంది.\-ఈ దశలు మీ సిస్టమ్‌లో స్క్వేర్-టు-రౌండ్ పరివర్తన భాగాన్ని వెంటనే ఉపయోగించడానికి సిద్ధంగా ఉంచుతాయి. మొదట, మొత్తం భాగం యొక్క ఉపరితలాన్ని మ్యాప్ చేయడానికి మేము లేజర్ కాంటౌర్ స్కానర్‌ని ఉపయోగిస్తాము. పరివర్తన వక్రరేఖ స్థిరంగా ఉందని మరియు స్క్వేర్ ఎండ్ ప్రామాణిక వాహిక/పైపు పరిమాణాలకు సరిపోతుందని నిర్ధారించుకోవడానికి మేము ఈ మ్యాప్‌ను అసలు 3D డిజైన్ ఫైల్‌తో పోల్చాము. సీమ్ అవసరమయ్యే భాగాల కోసం, మేము స్టెయిన్‌లెస్ స్టీల్ మరియు అల్యూమినియం కోసం TIG వెల్డింగ్ లేదా గాల్వనైజ్డ్ స్టీల్ కోసం స్పాట్ వెల్డింగ్‌ని ఉపయోగిస్తాము. అప్పుడు గాలి ప్రవాహానికి లేదా ద్రవ ప్రవాహానికి అంతరాయం కలిగించే ఏవైనా గడ్డలను వదిలించుకోవడానికి మేము సీమ్‌ను మెత్తగా రుబ్బుతాము. అదనంగా, ప్రతి బ్యాచ్ డైమెన్షనల్ సమ్మతి తనిఖీకి లోనవుతుంది: మేము పరివర్తన భాగాన్ని ప్రామాణిక చదరపు డక్ట్ మరియు రౌండ్ పైపుకు కనెక్ట్ చేస్తాము మరియు సన్నని ఫీలర్ గేజ్‌తో ఖాళీల కోసం తనిఖీ చేస్తాము. ఏదైనా గ్యాప్ 0.1 మిమీ కంటే ఎక్కువ ఉంటే, మేము తదుపరి సెట్ భాగాల కోసం బెండింగ్ పారామితులను సర్దుబాటు చేస్తాము. ద్రవాలను మోసుకెళ్లే భాగాల కోసం, మేము ఒత్తిడి పరీక్షను జోడిస్తాము: మేము భాగాన్ని మూసివేసి, నీరు లేదా గాలితో నింపి, మీ సిస్టమ్ యొక్క గరిష్ట ఆపరేటింగ్ ప్రెజర్ కంటే 1.2 రెట్లు లీక్‌ల కోసం తనిఖీ చేస్తాము. ఇది పరివర్తన అతుకుల ద్వారా ద్రవం రాకుండా చేస్తుంది.

సిస్టమ్ అనుకూలతను నిర్ధారించడానికి మా సమగ్ర విధానం డిఫోన్‌ను ఎంచుకోవడంలో ఒక ముఖ్య ప్రయోజనం. ఇప్పటికే ఉన్న చతురస్రం మరియు గుండ్రని భాగాలతో చాలా మంది క్లయింట్లు మా వద్దకు వస్తారు. వారి పాత సిస్టమ్‌లకు అనుకూల పరివర్తన భాగం సరిపోదని వారు ఆందోళన చెందుతున్నారు. ఈ ఆందోళనను పరిష్కరించడానికి, మేము ఆన్-సైట్ లేదా రిమోట్ 'డైమెన్షన్ వెరిఫికేషన్' సేవలను అందిస్తాము. మేము మీ ప్రస్తుత నాళాలు/పైపులను కొలవడానికి సాంకేతిక నిపుణుడిని పంపుతాము లేదా డిజిటల్ కాలిపర్‌తో మిమ్మల్ని మీరు కొలిచేందుకు మిమ్మల్ని నడిపిస్తాము. అప్పుడు మేము మీ భాగాలలో ఏవైనా చిన్న తేడాలను సరిపోల్చడానికి పరివర్తన భాగం యొక్క రూపకల్పనను సర్దుబాటు చేస్తాము. ఉదాహరణకు, మీ స్క్వేర్ డక్ట్ 252 మిమీ సైడ్ లెంగ్త్ కలిగి ఉంటే, మేము డెవలప్‌మెంట్ ప్యాటర్న్‌ను సరిపోయేలా మారుస్తాము-ఖచ్చితమైన ఫిట్‌ని నిర్ధారిస్తాము. మేము ఇన్‌స్టాలేషన్ మార్గదర్శకాన్ని కూడా అందిస్తాము: ప్రతి ఆర్డర్ సాధారణ సూచన షీట్‌తో వస్తుంది. ఇది పార్ట్ అలైన్‌మెంట్ కోసం స్పష్టమైన సూచనలను అందిస్తుంది మరియు సిఫార్సు చేసిన ఫాస్టెనర్‌లను నిర్దేశిస్తుంది. ఇన్‌స్టాలేషన్ ప్రశ్నలకు సమాధానమివ్వడానికి మా సాంకేతిక బృందం ఫోన్ లేదా వీడియో కాల్ ద్వారా కూడా అందుబాటులో ఉంది—మా సేవను గుర్తించే మద్దతు స్థాయి.

సాధారణ క్లయింట్‌లు స్క్వేర్-టు-రౌండ్ ట్రాన్సిషన్ భాగాల కోసం అనుకూల ఉత్పత్తి షెడ్యూలింగ్ మరియు ఇన్వెంటరీ మేనేజ్‌మెంట్ ప్రోగ్రామ్‌ల నుండి ప్రయోజనం పొందవచ్చు. మీరు నెలకు 500 యూనిట్లను తయారు చేసే HVAC తయారీదారు అయితే, మేము నెలవారీ షిప్‌మెంట్‌లతో పునరావృత ఆర్డర్‌ను సెటప్ చేయవచ్చు. మేము మా వాతావరణ-నియంత్రిత గిడ్డంగిలో పూర్తయిన భాగాలను నిల్వ చేస్తాము-అక్కడ తేమ గాల్వనైజ్డ్ స్టీల్ లేదా అల్యూమినియం దెబ్బతినదు. మా వేగవంతమైన ప్రోటోటైపింగ్ సర్వీస్‌తో మీ డెవలప్‌మెంట్ సైకిల్‌ను వేగవంతం చేయండి: మీరు కొత్త వెంటిలేషన్ సిస్టమ్‌ను అభివృద్ధి చేస్తుంటే మరియు వాయుప్రసరణను పరీక్షించడానికి ఒక నమూనా పరివర్తన భాగం అవసరమైతే, మేము మా చిన్న-బ్యాచ్ CNC లైన్‌తో 3–5 పనిదినాల్లో దీన్ని తయారు చేయవచ్చు. ఇది చాలా ఆర్డర్ చేయడానికి ముందు పనితీరును తనిఖీ చేయడానికి మిమ్మల్ని అనుమతిస్తుంది. మా సిస్టమ్ మీ ఆర్డర్ చరిత్ర యొక్క వివరణాత్మక రికార్డులను నిర్వహిస్తుంది. మీరు ఆరు నెలల క్రితం కొనుగోలు చేసిన భాగాన్ని మళ్లీ ఆర్డర్ చేయాలనుకుంటే, మా వద్ద ఇప్పటికే డిజైన్ ఫైల్ మరియు మెటీరియల్ స్పెక్స్ ఉన్నాయి. ఇది కొత్త ఆర్డర్‌లతో పోలిస్తే దాదాపు 30% లీడ్ టైమ్‌ను తగ్గిస్తుంది.

స్క్వేర్-టు-రౌండ్ పరివర్తన భాగాలు కేవలం కనెక్టర్‌ల కంటే ఎక్కువ; అవి సిస్టమ్ పనితీరుకు కీలకం. మీ సిస్టమ్ యొక్క మృదువైన, సురక్షితమైన మరియు విశ్వసనీయమైన ఆపరేషన్‌ను నిర్ధారించడానికి అవి కీలకమైన భాగాలు. ప్రత్యేకమైన CNC బెండింగ్, డిజైన్ ఆప్టిమైజేషన్, మెటీరియల్ నైపుణ్యం మరియు అనుకూలత పట్ల నిబద్ధతను కలపడం ద్వారా, ప్రతి పరివర్తన భాగం మీ డైమెన్షనల్ మరియు పనితీరు అవసరాలకు అనుగుణంగా ఉండేలా మేము నిర్ధారిస్తాము. మీరు కమర్షియల్ HVAC నెట్‌వర్క్, పారిశ్రామిక రసాయన పైప్‌లైన్ లేదా డస్ట్ కలెక్షన్ సిస్టమ్‌ని నిర్మిస్తున్నా, మా స్క్వేర్-టు-రౌండ్ ట్రాన్సిషన్ పార్ట్‌లు స్క్వేర్ మరియు రౌండ్ కాంపోనెంట్‌ల మధ్య అంతరాన్ని సజావుగా తగ్గిస్తాయి. మీ నిర్దిష్ట అవసరాల గురించి మాట్లాడాలనుకుంటున్నారా? నమూనా భాగం కోసం అడగాలా? మా సౌకర్యాన్ని చూసేందుకు రండి? మా బృందాన్ని సంప్రదించండి. మేము ఫ్లాట్ షీట్ మెటల్‌ను మీ కార్యకలాపాల సామర్థ్యం మరియు విశ్వసనీయతను నిర్ధారించే ఖచ్చితమైన భాగాలుగా ఎలా మారుస్తామో మీరు ప్రత్యక్షంగా చూడవచ్చు.
