హైడ్రాలిక్ మానిఫోల్డ్ మెషినింగ్ ఎలా పని చేస్తుంది?

వియుక్త

హైడ్రాలిక్ మానిఫోల్డ్ మ్యాచింగ్హైడ్రాలిక్ సిస్టమ్స్ కోసం కాంపాక్ట్, హై-ప్రెసిషన్ ఫ్లూయిడ్ కంట్రోల్ బ్లాక్‌లను ఉత్పత్తి చేయడానికి ఉపయోగించే ఒక క్లిష్టమైన తయారీ ప్రక్రియ. ఈ భాగాలు నిర్మాణ యంత్రాలు, పారిశ్రామిక ఆటోమేషన్, ఏరోస్పేస్ సిస్టమ్‌లు మరియు శక్తి పరికరాలలో ఉపయోగించే సంక్లిష్ట హైడ్రాలిక్ సర్క్యూట్‌ల సామర్థ్యం, ​​భద్రత మరియు విశ్వసనీయతను నిర్ణయిస్తాయి. హైడ్రాలిక్ మానిఫోల్డ్ మ్యాచింగ్ ఎలా పనిచేస్తుందో, కీలక సవాళ్లు, మెటీరియల్ పరిగణనలు, మ్యాచింగ్ టెక్నిక్‌లు, క్వాలిటీ కంట్రోల్ పద్ధతులు మరియు ప్రొఫెషనల్ తయారీదారులు దీర్ఘకాలిక పనితీరు మరియు లీక్-ఫ్రీ ఆపరేషన్‌ను ఎలా నిర్ధారిస్తారో ఈ కథనం వివరిస్తుంది.

విషయ సూచిక

• 1. హైడ్రాలిక్ మానిఫోల్డ్ మ్యాచింగ్‌కు పరిచయం
• 2. మ్యాచింగ్ ప్రక్రియ ఎలా పనిచేస్తుంది
• 3. కీలక తయారీ సవాళ్లు
• 4. మానిఫోల్డ్ మ్యాచింగ్‌లో ఉపయోగించే పదార్థాలు
• 5. ఖచ్చితత్వం మరియు సహనం అవసరాలు
• 6. మ్యాచింగ్ టెక్నిక్స్ అవలోకనం
• 7. నాణ్యత నియంత్రణ మరియు పరీక్ష
• 8. పారిశ్రామిక అప్లికేషన్లు
• 9. డిఫోన్ నుండి వృత్తిపరమైన తయారీ మద్దతు
• 10. తరచుగా అడిగే ప్రశ్నలు

1. హైడ్రాలిక్ మానిఫోల్డ్ మ్యాచింగ్‌కు పరిచయం

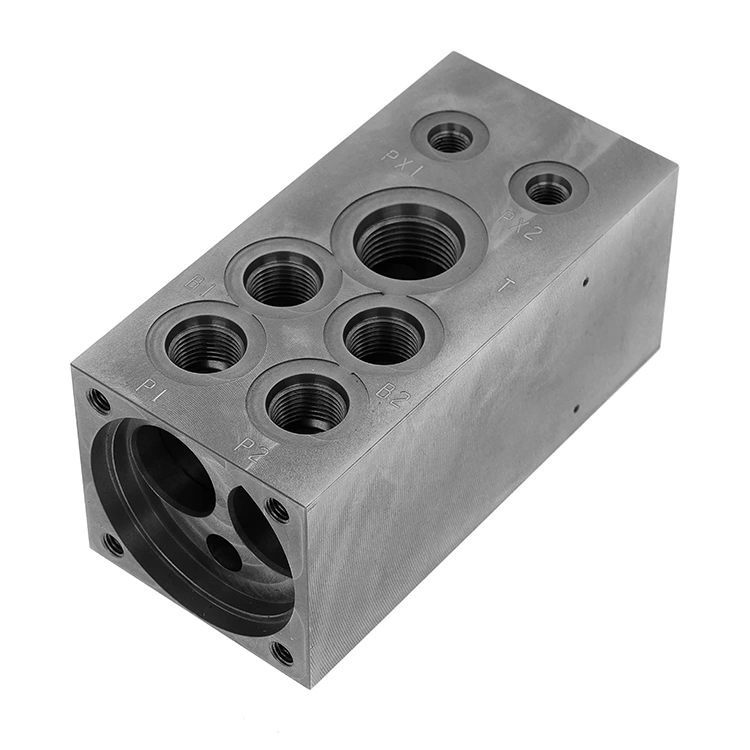

హైడ్రాలిక్ మానిఫోల్డ్‌లు హైడ్రాలిక్ సిస్టమ్‌లలో పంపులు, వాల్వ్‌లు, యాక్యుయేటర్లు మరియు రిజర్వాయర్‌ల మధ్య నేరుగా ద్రవ ప్రవాహాన్ని అందించే ఇంజనీరింగ్ బ్లాక్‌లు. బహుళ గొట్టాలు మరియు ఫిట్టింగ్‌లను ఉపయోగించకుండా, మానిఫోల్డ్‌లు ఒకే ఘన బ్లాక్‌లో ఛానెల్‌లను ఏకీకృతం చేస్తాయి. ఇది లీకేజ్ పాయింట్లను తగ్గిస్తుంది, సిస్టమ్ కాంపాక్ట్‌నెస్‌ను మెరుగుపరుస్తుంది మరియు విశ్వసనీయతను పెంచుతుంది.

హైడ్రాలిక్ మానిఫోల్డ్ మ్యాచింగ్ అనేది ఒక మెటల్ బ్లాక్‌లో అంతర్గత ప్రవాహ మార్గాలు, వాల్వ్ పోర్ట్‌లు మరియు సీలింగ్ ఉపరితలాలను సృష్టించే ఖచ్చితమైన CNC తయారీ ప్రక్రియను సూచిస్తుంది. ఈ ప్రక్రియ యొక్క ఖచ్చితత్వం నేరుగా సిస్టమ్ పనితీరు మరియు భద్రతను ప్రభావితం చేస్తుంది.

2. మ్యాచింగ్ ప్రక్రియ ఎలా పనిచేస్తుంది

హైడ్రాలిక్ మానిఫోల్డ్స్ యొక్క మ్యాచింగ్ అనేక అత్యంత నియంత్రిత దశలను కలిగి ఉంటుంది. ప్రతి దశకు ఖచ్చితమైన ఇంజనీరింగ్ మరియు అధునాతన CNC పరికరాలు అవసరం.

1. డిజైన్ మరియు ఇంజనీరింగ్– హైడ్రాలిక్ స్కీమాటిక్స్ ప్రవాహ మార్గాలు, పోర్ట్‌లు మరియు మౌంటు ఉపరితలాలను నిర్వచించే 3D CAD నమూనాలుగా మార్చబడతాయి.
2. మెటీరియల్ తయారీ– అధిక బలం కలిగిన అల్యూమినియం, స్టీల్ లేదా స్టెయిన్‌లెస్ స్టీల్ బ్లాక్‌లు ఎంపిక చేయబడతాయి మరియు పరిమాణానికి కత్తిరించబడతాయి.
3. CNC ప్రోగ్రామింగ్– ఖచ్చితమైన డ్రిల్లింగ్ మరియు మిల్లింగ్‌ని నిర్ధారించడానికి CAM సాఫ్ట్‌వేర్‌ని ఉపయోగించి టూల్ పాత్‌లు రూపొందించబడతాయి.
4. డీప్ హోల్ డ్రిల్లింగ్- ప్రత్యేక డ్రిల్లింగ్ పద్ధతులను ఉపయోగించి అంతర్గత ప్రవాహ ఛానెల్‌లు సృష్టించబడతాయి.
5. మిల్లింగ్ మరియు పోర్టింగ్– వాల్వ్ కావిటీస్, థ్రెడ్ పోర్ట్‌లు మరియు మౌంటు ఇంటర్‌ఫేస్‌లు మెషిన్ చేయబడతాయి.
6. డీబరింగ్ మరియు క్లీనింగ్- చిప్‌లను తొలగించి కాలుష్యాన్ని నివారించడానికి అంతర్గత మార్గాలు శుభ్రం చేయబడతాయి.

ద్రవ సామర్థ్యాన్ని నిర్ధారించడానికి మరియు ఒత్తిడి నష్టం లేదా లీకేజీని నివారించడానికి ప్రతి దశను కఠినంగా నియంత్రించాలి.

3. కీలక తయారీ సవాళ్లు

కఠినమైన క్రియాత్మక మరియు నిర్మాణ అవసరాల కారణంగా హైడ్రాలిక్ మానిఫోల్డ్ మ్యాచింగ్ చాలా క్లిష్టంగా ఉంటుంది.

• అంతర్గత ఛానెల్ ఖచ్చితత్వం:చిన్న వ్యత్యాసాలు కూడా హైడ్రాలిక్ ఫ్లో డైనమిక్స్‌కు అంతరాయం కలిగిస్తాయి.
• లీక్ నివారణ:సీలింగ్ ఉపరితలాలు ఖచ్చితంగా ఫ్లాట్‌నెస్ మరియు ముగింపుని కలిగి ఉండాలి.
• చిప్ తొలగింపు:లోతైన అంతర్గత మార్గాలు మ్యాచింగ్ తర్వాత శుభ్రపరచడం కష్టతరం చేస్తాయి.
• థర్మల్ డిఫార్మేషన్:మ్యాచింగ్ సమయంలో ఉత్పత్తి చేయబడిన వేడి డైమెన్షనల్ స్థిరత్వాన్ని ప్రభావితం చేస్తుంది.

4. మానిఫోల్డ్ మ్యాచింగ్‌లో ఉపయోగించే పదార్థాలు

పనితీరు, మన్నిక మరియు వ్యయ సామర్థ్యంలో మెటీరియల్ ఎంపిక కీలక పాత్ర పోషిస్తుంది.

• అల్యూమినియం మిశ్రమాలు:తేలికైన మరియు తుప్పు-నిరోధకత, మొబైల్ హైడ్రాలిక్ సిస్టమ్‌లలో విస్తృతంగా ఉపయోగించబడుతుంది.
• కార్బన్ స్టీల్:భారీ-డ్యూటీ పారిశ్రామిక అనువర్తనాలకు అధిక బలం.
• స్టెయిన్‌లెస్ స్టీల్:కఠినమైన వాతావరణాలకు అద్భుతమైన తుప్పు నిరోధకత.

5. ఖచ్చితత్వం మరియు సహనం అవసరాలు

హైడ్రాలిక్ మానిఫోల్డ్‌లకు చాలా గట్టి టాలరెన్స్‌లు అవసరమవుతాయి, తరచుగా మైక్రాన్‌లలో ఉంటాయి. ఉపరితల కరుకుదనం, లంబంగా మరియు ఏకాగ్రత నేరుగా హైడ్రాలిక్ సీలింగ్ మరియు ప్రవాహ సామర్థ్యాన్ని ప్రభావితం చేస్తుంది.

ఉత్పత్తి బ్యాచ్‌లలో పునరావృతం మరియు ఖచ్చితమైన అనుగుణ్యతను నిర్ధారించడానికి తయారీదారులు బహుళ-అక్షం నియంత్రణతో అధునాతన CNC మ్యాచింగ్ కేంద్రాలను ఉపయోగిస్తారు.

6. మ్యాచింగ్ టెక్నిక్స్ అవలోకనం

7. నాణ్యత నియంత్రణ మరియు పరీక్ష

హైడ్రాలిక్ మానిఫోల్డ్ ఉత్పత్తిలో నాణ్యత హామీ అవసరం. తయారీదారులు కఠినమైన తనిఖీ విధానాలను అమలు చేస్తారు:

• 3D కోఆర్డినేట్ మెషరింగ్ మెషిన్ (CMM) తనిఖీ
• ఒత్తిడి లీకేజీ పరీక్ష
• ఉపరితల కరుకుదనం విశ్లేషణ
• ప్రవాహ మార్గం ధృవీకరణ

తీవ్రమైన పరిస్థితుల్లో సురక్షితమైన ఆపరేషన్‌ను నిర్ధారించడానికి ప్రతి మానిఫోల్డ్ తప్పనిసరిగా ఒత్తిడి మరియు సీలింగ్ పరీక్షలను తప్పనిసరిగా పాస్ చేయాలి.

8. పారిశ్రామిక అప్లికేషన్లు

ద్రవ శక్తి నియంత్రణ అవసరమైన విస్తృత శ్రేణి పరిశ్రమలలో హైడ్రాలిక్ మానిఫోల్డ్‌లు ఉపయోగించబడతాయి.

• నిర్మాణ యంత్రాలు (ఎక్స్కవేటర్లు, లోడర్లు)
• పారిశ్రామిక ఆటోమేషన్ సిస్టమ్స్
• ఏరోస్పేస్ హైడ్రాలిక్ నియంత్రణ వ్యవస్థలు
• సముద్ర మరియు ఆఫ్‌షోర్ పరికరాలు
• శక్తి మరియు విద్యుత్ ఉత్పత్తి వ్యవస్థలు

9. డిఫోన్ నుండి వృత్తిపరమైన తయారీ మద్దతు

అధిక-నాణ్యత హైడ్రాలిక్ మానిఫోల్డ్ మ్యాచింగ్‌కు అధునాతన పరికరాలు మాత్రమే కాకుండా లోతైన ఇంజనీరింగ్ నైపుణ్యం కూడా అవసరం.డిఫోన్హైడ్రాలిక్ సిస్టమ్‌ల కోసం ఖచ్చితమైన CNC మ్యాచింగ్ సొల్యూషన్స్‌లో ప్రత్యేకత కలిగి ఉంది, సంక్లిష్ట పారిశ్రామిక అవసరాలకు అనుగుణంగా అనుకూల మానిఫోల్డ్ డిజైన్‌లను అందిస్తుంది.

ప్రోటోటైప్ డెవలప్‌మెంట్ నుండి మాస్ ప్రొడక్షన్ వరకు, డిఫాన్ కఠినమైన డైమెన్షనల్ కంట్రోల్, ఆప్టిమైజ్డ్ ఫ్లో డిజైన్ మరియు నమ్మదగిన సీలింగ్ పనితీరును నిర్ధారిస్తుంది. ప్రతి ఉత్పత్తి డిమాండ్ చేసే కార్యాచరణ వాతావరణాలకు అనుగుణంగా కఠినమైన తనిఖీకి లోనవుతుంది.

మీరు స్థిరమైన పనితీరు, తగ్గిన లీకేజ్ రిస్క్ మరియు హై-ఎఫిషియన్సీ హైడ్రాలిక్ సొల్యూషన్స్ కోసం చూస్తున్నట్లయితే, Difon ఎండ్-టు-ఎండ్ మాన్యుఫ్యాక్చరింగ్ సామర్థ్యాలతో మీ ప్రాజెక్ట్‌కు మద్దతు ఇస్తుంది.మమ్మల్ని సంప్రదించండిఈ రోజు మీ హైడ్రాలిక్ మానిఫోల్డ్ మ్యాచింగ్ అవసరాల గురించి చర్చించడానికి.

10. తరచుగా అడిగే ప్రశ్నలు

Q1: హైడ్రాలిక్ మానిఫోల్డ్ యొక్క ప్రధాన ప్రయోజనం ఏమిటి?
హైడ్రాలిక్ మానిఫోల్డ్ హైడ్రాలిక్ సిస్టమ్‌లోని ద్రవ ప్రవాహాన్ని నిర్దేశిస్తుంది మరియు నియంత్రిస్తుంది, బహుళ బాహ్య గొట్టాలను భర్తీ చేస్తుంది మరియు లీకేజీ ప్రమాదాలను తగ్గిస్తుంది.

Q2: మ్యాచింగ్ ఖచ్చితత్వం ఎందుకు చాలా ముఖ్యమైనది?
చిన్న వ్యత్యాసాలు కూడా అధిక పీడన ద్రవ డైనమిక్స్ కారణంగా ఒత్తిడి నష్టం, అసమర్థత లేదా సిస్టమ్ వైఫల్యానికి కారణమవుతాయి.

Q3: హైడ్రాలిక్ మానిఫోల్డ్‌లకు ఏ పదార్థం ఉత్తమమైనది?
ఇది అప్లికేషన్ అవసరాలపై ఆధారపడి ఉంటుంది. అల్యూమినియం తేలికైన వ్యవస్థలకు సాధారణం, ఉక్కును అధిక పీడన వాతావరణాలకు ఉపయోగిస్తారు.

Q4: తయారీదారులు లీకేజీని ఎలా నిర్ధారిస్తారు?
అనుకరణ పని పరిస్థితులలో ఖచ్చితమైన మ్యాచింగ్, ఉపరితల ముగింపు మరియు ఒత్తిడి పరీక్ష ద్వారా.

Q5: డిఫోన్ అనుకూల మానిఫోల్డ్ డిజైన్‌లను నిర్వహించగలదా?
అవును. క్లయింట్ హైడ్రాలిక్ సిస్టమ్ అవసరాల ఆధారంగా డిఫోన్ పూర్తిగా అనుకూలీకరించిన మ్యాచింగ్ పరిష్కారాలను అందిస్తుంది.
