ఇంజనీరింగ్ ఎక్సలెన్స్: హైడ్రాలిక్ వాల్వ్ బ్లాక్‌ల సూత్రాలను అర్థం చేసుకోవడం

ద్రవ శక్తి యొక్క రాజ్యంలో, హైడ్రాలిక్ వాల్వ్ బ్లాక్ అనేది హైడ్రాలిక్ ద్రవం యొక్క ఒత్తిడి, ప్రవాహం మరియు దిశాత్మక నియంత్రణను నియంత్రించే మెదడు, ఇది అప్లికేషన్ ద్వారా పేర్కొన్న స్థానానికి యాక్యుయేటర్ యొక్క సరైన కదలికను సాధించడానికి.

1. వర్గీకరణ మరియు కార్యాచరణ

హైడ్రాలిక్ నియంత్రణ కవాటాలను విస్తృతంగా మూడు రకాల నియంత్రణ కవాటాలుగా వర్గీకరించవచ్చు: డైరెక్షనల్ కంట్రోల్ వాల్వ్‌లు, ప్రెజర్ కంట్రోల్ వాల్వ్‌లు, ఫ్లో కంట్రోల్ వాల్వ్‌లు. ఇవి, ఏదైనా హైడ్రాలిక్ సిస్టమ్‌లోని మూడు ప్రాథమిక సర్క్యూట్‌లపై నియంత్రణను అందిస్తాయి: డైరెక్షనల్ కంట్రోల్, ప్రెజర్ రెగ్యులేషన్, స్పీడ్ కంట్రోల్. ఈ కవాటాలను థ్రెడ్ వాల్వ్‌లుగా, వాల్వ్‌ల సబ్‌ప్లేట్ మౌంటెడ్ లేదా కార్ట్రిడ్జ్ వాల్వ్‌లుగా అమర్చవచ్చు.

2. ది అనాటమీ ఆఫ్ ఎ టూ-వే కార్ట్రిడ్జ్ వాల్వ్

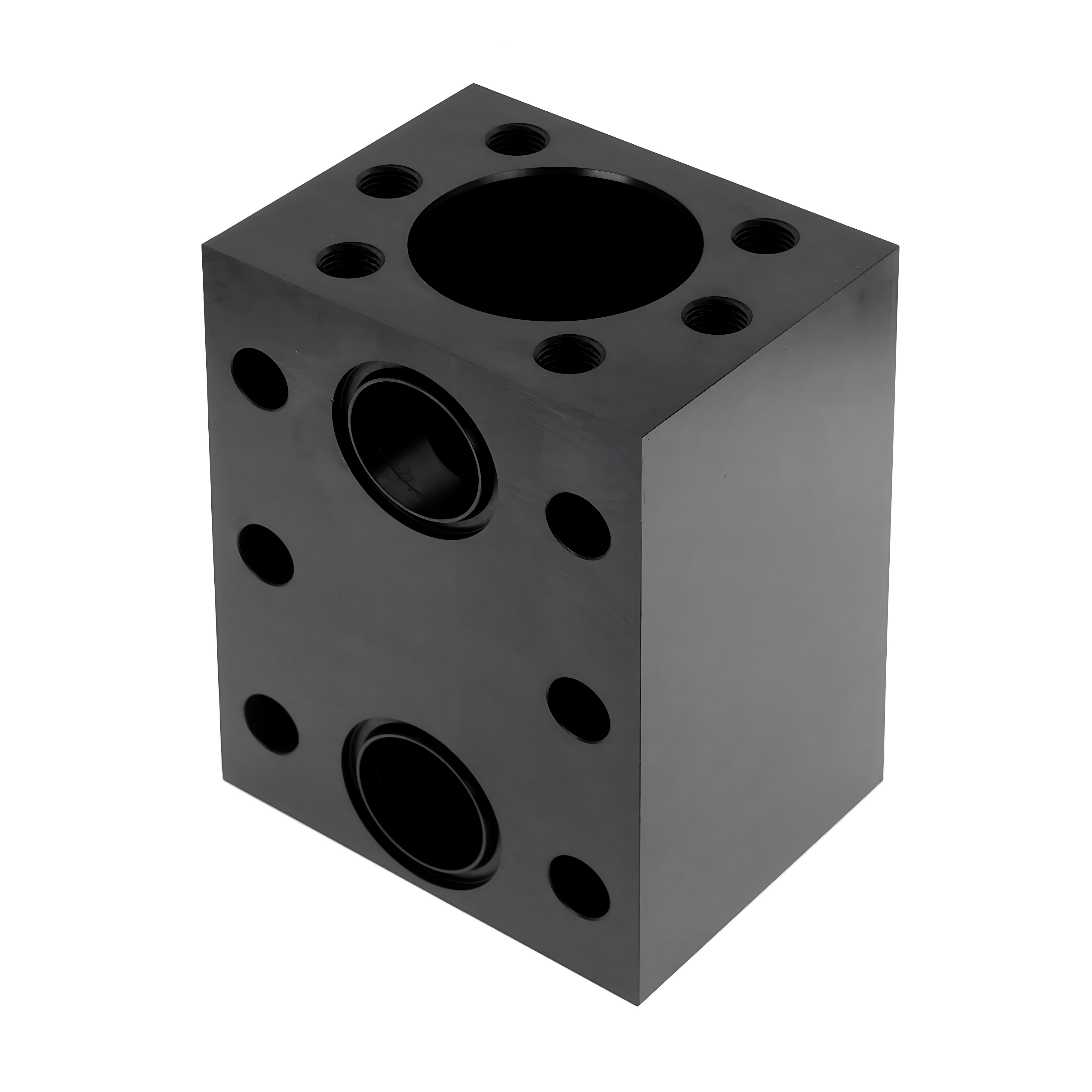

ప్రముఖ ప్రెసిషన్ మ్యాచింగ్ ఫ్యాబ్రికేటర్‌లో ఒకటిగా, డిఫాన్ టూ-వే కాట్రిడ్జ్ వాల్వ్‌ల సంక్లిష్ట తయారీపై ప్రత్యేకత కలిగి ఉంది, వీటిని క్రింది విభాగాలలో చూడవచ్చు: స్పూల్, స్లీవ్, స్ప్రింగ్ మరియు సీల్స్‌తో కూడిన ఇన్సర్ట్. ఇది ప్రధాన ఆయిల్ సర్క్యూట్‌ను ఆదేశించే వాల్వ్ యొక్క హెడ్. కంట్రోల్ కవర్ సూక్ష్మ పైలట్ మూలకాలను కలిగి ఉంటుంది మరియు పైలట్ నియంత్రణ మరియు ప్రధాన నియంత్రణ గదుల మధ్య ఇన్సర్ట్‌ను సురక్షితంగా ఉంచుతుంది. పైలట్ వాల్వ్ పెద్ద మెయిన్ స్పూల్‌ను కమాండ్ చేయడానికి కవర్‌పై అమర్చబడింది. చాలా సాధారణంగా, ఇవి ప్రామాణిక ISO కంప్లైంట్ ఎలక్ట్రో-మాగ్నెటిక్ డైరెక్షనల్ వాల్వ్‌లు లేదా ప్రొపోర్షనల్ ప్రెజర్ వాల్వ్‌లు. ఇంటిగ్రేటెడ్ మానిఫోల్డ్ బ్లాక్ పైన పేర్కొన్న అన్ని భాగాలను కలిగి ఉంటుంది మరియు ఆయిల్ సర్క్యూట్‌ల అంతర్గత కమ్యూనికేషన్‌ను ఆదేశిస్తుంది, ఇవి చాలా క్లిష్టంగా ఉంటాయి.
